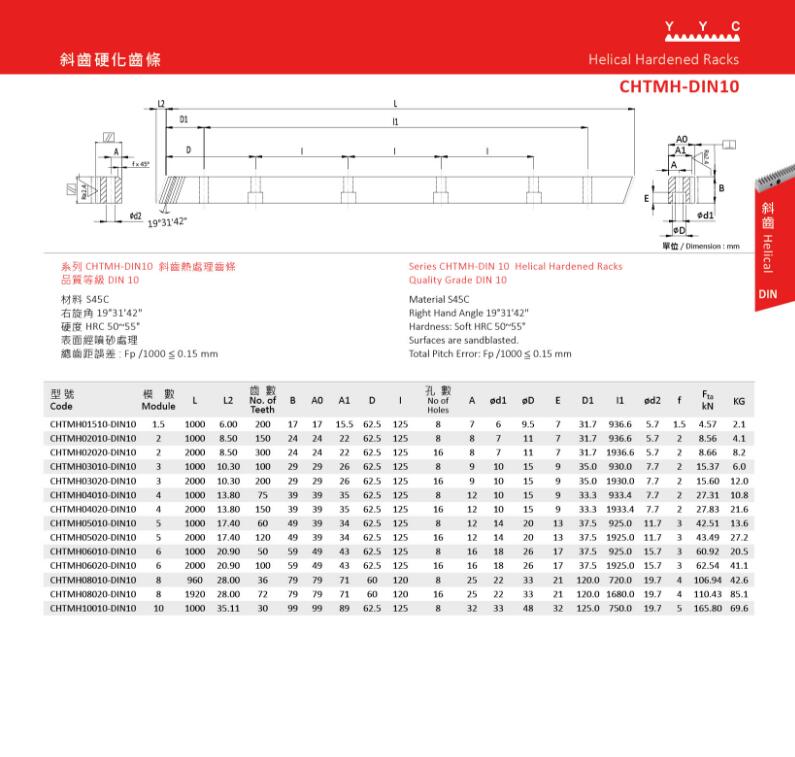

品質等級 DIN 10

系列 CHTMH-DIN10 斜齒齒研齒條

材料 S45C

右旋角 19°31'42"

硬度 HRC 50~55°

表面經噴砂處理

總齒距誤差: Fp /1000 ≦ 0.15 mm

型號與規格：

CHTMH01510-DIN10 17*17*1000L*M1.5

CHTMH02010-DIN10 24*24*1000L*M2

CHTMH02020-DIN10 24*24*2000L*M2

CHTMH03010-DIN10 29*29*1000L*M3

CHTMH03020-DIN10 29*29*2000L*M3

CHTMH04010-DIN10 39*39*1000L*M4

CHTMH04020-DIN10 39*39*2000L*M4

CHTMH05010-DIN10 49*39*1000L*M5

CHTMH05020-DIN10 49*39*2000L*M5

CHTMH06010-DIN10 59*49*1000L*M6

CHTMH06020-DIN10 59*49*2000L*M6

CHTMH08010-DIN10 79*79*960L*M8

CHTMH08020-DIN10 79*79*1920L*M8

CHTMH10010-DIN10 99*99*1000L*M10[/h3]
