品質等級 DIN 6

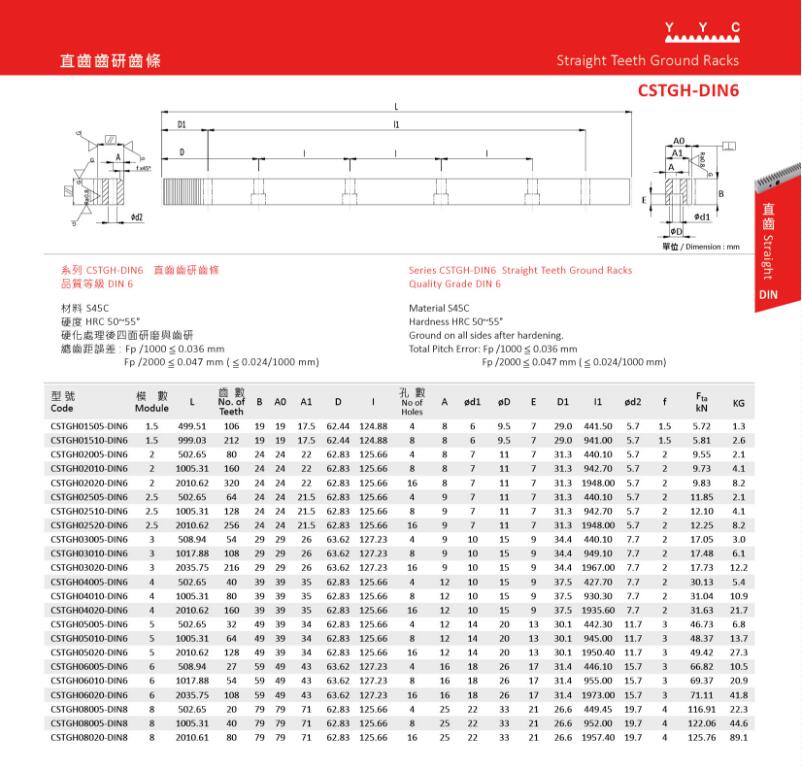

系列 CSTGH-DIN6 直齒齒研齒條

材料S45C (中碳鋼)

硬度 HRC 50~55°

硬化處理後四面研磨與齒研

總齒距誤差:

Fp /1000 ≦ 0.036 mm

Fp /2000 ≦ 0.047 mm ( ≦ 0.024/1000 mm)

型號與規格：

CSTGH01510-DIN6 19*19*999.03L*M1.5

CSTGH02010-DIN6 24*24*1005.31L*M2

CSTGH02020-DIN6 24*24*2010.62L*M2

CSTGH03010-DIN6 29*29*1017.88L*M3

CSTGH03020-DIN6 29*29*2035.75L*M3

CSTGH04010-DIN6 39*39*1005.31L*M4

CSTGH04020-DIN6 39*39*2010.62L*M4

CSTGH05010-DIN6 49*39*1005.31L*M5

CSTGH05020-DIN6 49*39*2010.62L*M5

CSTGH06010-DIN6 59*49*1017.88L*M6

CSTGH06020-DIN6 59*49*2035.75L*M6

CSTGH08010-DIN6 79*79*1005.31L*M8

CSTGH08020-DIN6 79*79*2010.61L*M8 [/h3]
