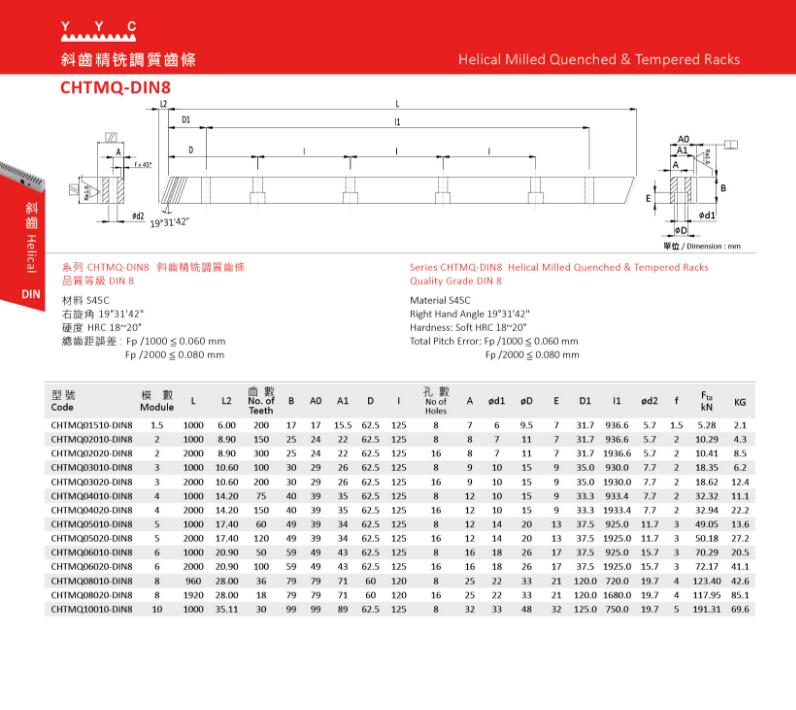

CHTMQ-DIN8 斜齒調質齒條
发布时间:2019-04-01 18:56
品質等級 DIN 8
系列 CHTMQ-DIN8 斜齒精铣齒條
材料 S45C
右旋角 19°31'42"
硬度 HRC 18~20°
總齒距誤差:
Fp /1000 ≦ 0.060 mm
Fp /2000 ≦ 0.080 mm
型號與規格:
CHTMQ01510-DIN8 17*17*1000L*M1.5
CHTMQ02010-DIN8 25*24*1000L*M2
CHTMQ02020-DIN8 25*24*2000L*M2
CHTMQ03010-DIN8 30*29*1000L*M3
CHTMQ03020-DIN8 30*29*2000L*M3
CHTMQ04010-DIN8 40*39*1000L*M4
CHTMQ04020-DIN8 40*39*2000L*M4
CHTMQ05010-DIN8 49*39*1000L*M5
CHTMQ05020-DIN8 49*39*2000L*M5
CHTMQ06010-DIN8 59*49*1000L*M6
CHTMQ06020-DIN8 59*49*2000L*M6
CHTMQ08010-DIN8 79*79*1000L*M8
CHTMQ08020-DIN8 79*79*2000L*M8
CHTMQ10010-DIN8 99*99*1000L*M10[/h3]
